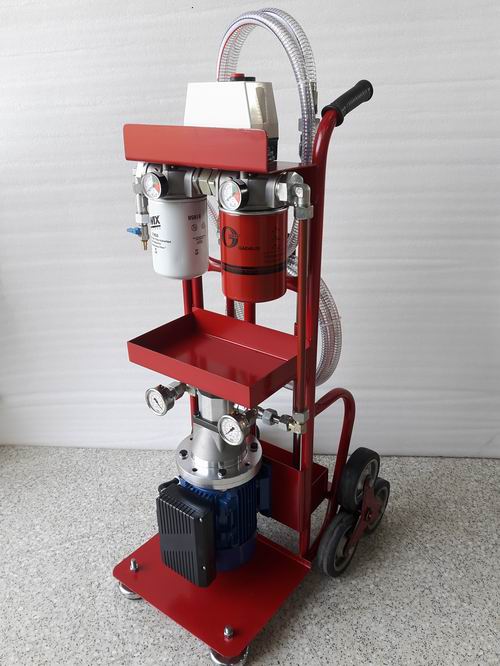

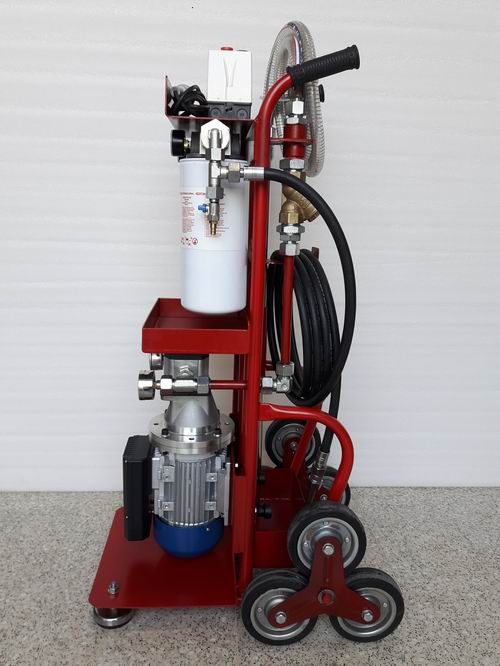

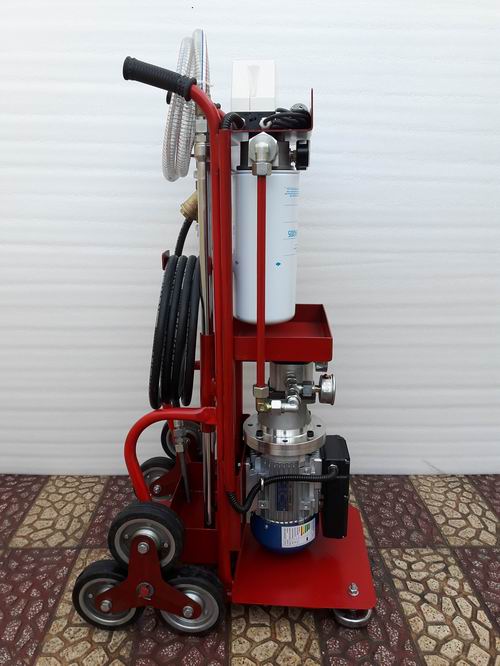

ساخت یونیت پرتابل فیلتراسیون روغن ( فیلتر کارت )

از آنجا که بیش از هفتاد درصد عیوب موجود در سیستمهای هیدرولیک ناشی از مشکلات ناشی از روغن آلوده میباشد، با استفاده از ایده کاربردی یونیت پرتابل (متحرک) فیلتراسیون یا همان فیلتر کارت به راحتی میتوان مشکلات مورد نظر را حل نموده و هزینه های مربوط به تعمیر و نگهداری را به نصف یا کمتر کاهش داد.

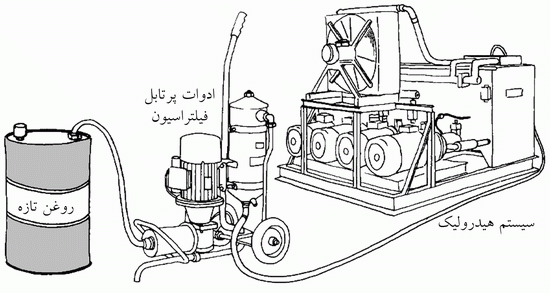

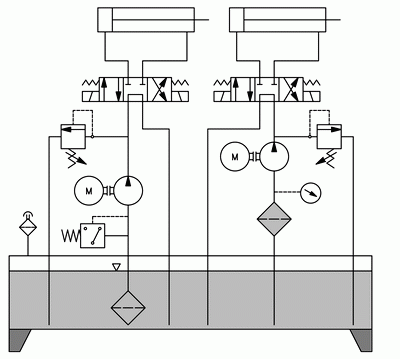

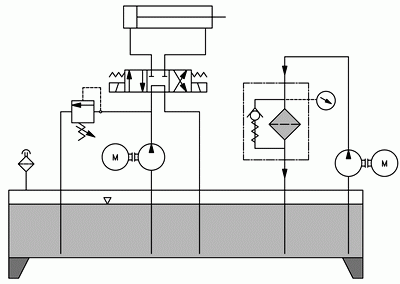

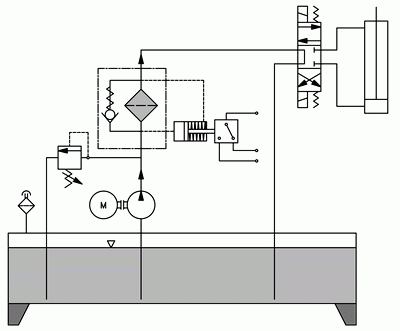

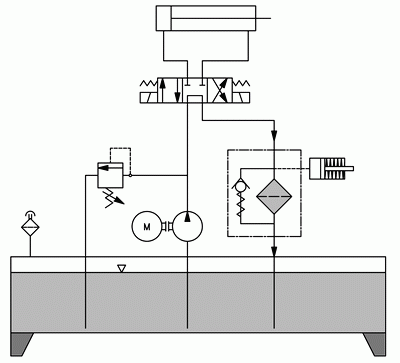

سیستم پرتـابل فیلـتراسیون روغـن شرکت بنیان تدبیر پارس برای جـداسـازی ذرات جـامد از روغـن هيدروليک و تمیز نمودن آن مورد استفاده قـرار میگیرد. ذرات بزرگ ابتدا با عبور از صافی اولیه در خط مکش پمپ جدا میشوند. سپس با عـبور از فیلتر اولیه در خـروجي پمـپ با مش 20 الي 40 میکـرون ذرات با سـایز متوسط جـدا شـده و در نهـایت با عـبور از فیلتر ثانویه با مش 10 میکرون، روغن کاملا تمیز میشود.





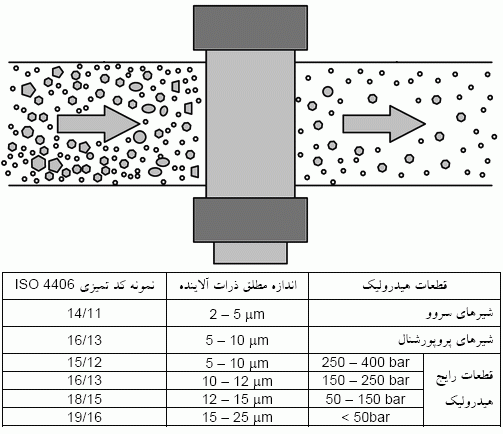

راههای ورود ذرات آلاینده به سیستم هیدرولیک

ذرات آلوده کننده از راههای متعددی وارد سیستم هیدرولیک می‌شوند:

- آلودگی‌های اولیه در حین راه ‌اندازی سیستم شامل تراشه‌ها و براده‌های فلزی ناشی از عملیات لوله‌کشی و جوشکاری، نوار تفلون، الیاف پارچه، رنگ، گرد و غبار و خاک و شن

- ذرات و آلودگی‌های ایجاد شده در حین کارکرد سیستم هیدرولیک ناشی از سایش و خوردگی قطعات فلزی، کنده شدن آببندهای لاستیکی، ورود گردو غبار، تعویض قطعات و جایگزینی لوله‌ها و شلنگها

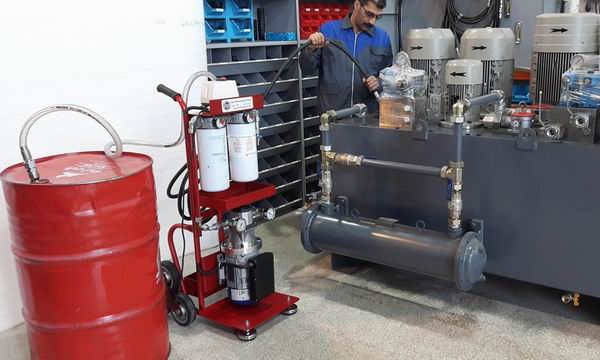

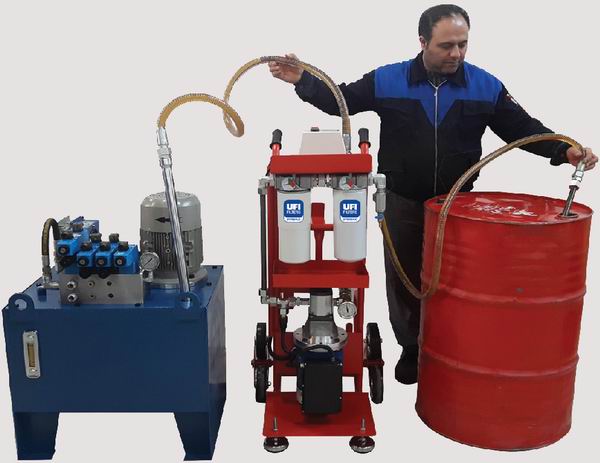

- یکی از راههای مهم ورود ذرات آلاینده به داخل سیستم، روغن هیدرولیک نو یا کارکرده می‌باشد. حتی روغنی که در بشکه باز نشده قرار دارد و به نظر تمیز می باشد ممکن است حاوی ذرات ریزی باشد که به چشم دیده نمی شود. بهترین روش برای انتقال روغن به سیستم هیدرولیک، استفاده از یونیت فیلتراسیون روغن میباشد.

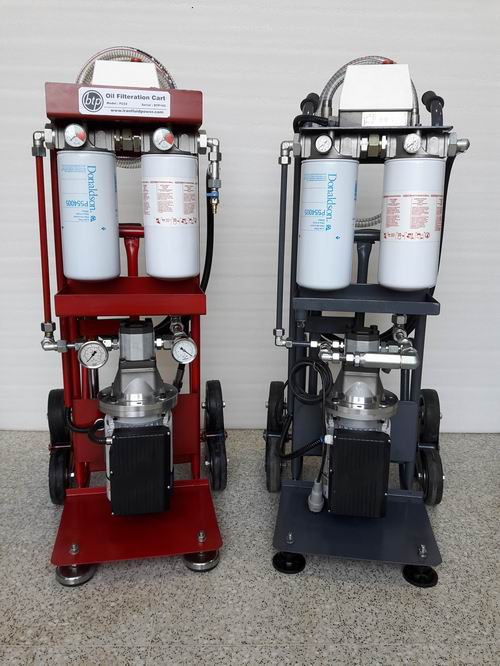

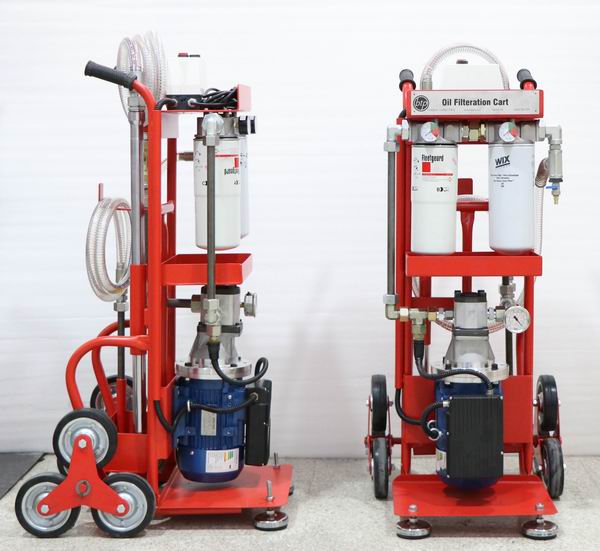

مشخصات فنی سیستم پرتابل فیلتراسیون روغن :

مناسب برای فیلتراسیون انواع روغن هیدرولیک صنعتی با ویسکوزیته 32 ، 46 ، 68 ، 100 و ...

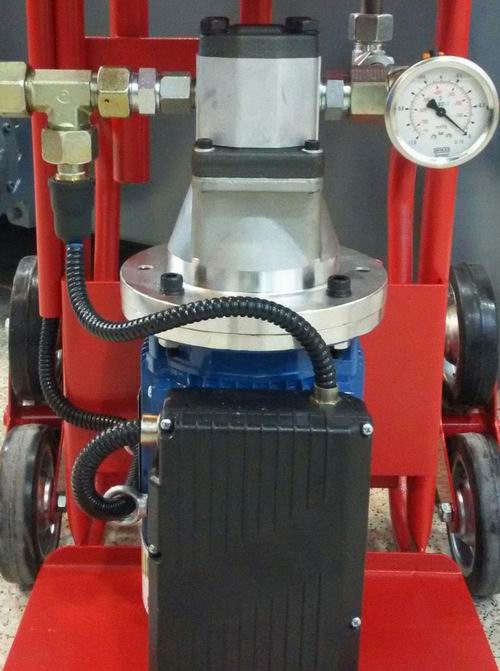

مجهز به پمپ دنده ای برند (Roquet) اسپانیا با قدرت مکش بالا و صدای کم با تنوع دبی روغن 16، 22 و 35 لیتر بر دقیقه ( سری FC16 ، FC22 و FC35 )

دارای الکتروموتور تکفاز با توان 1.5hp و سرعت دوران 1500rpm با نحوه اتصال پایه و فلنج

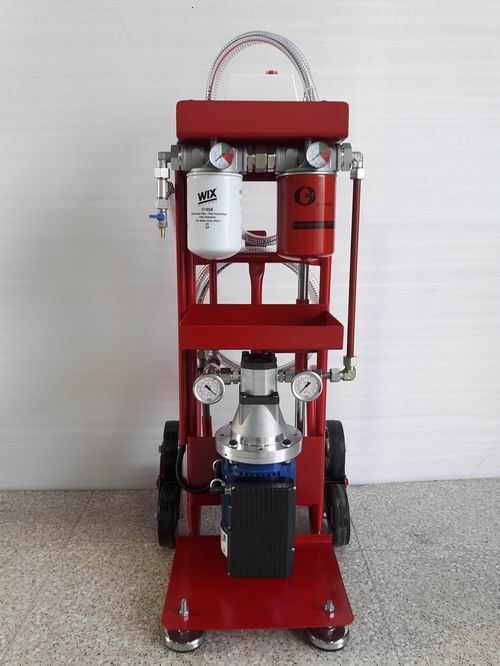

مجهز به فیلتر دوبل قابل تعویض با سایز بزرگ جهت افزایش زمان کاربری

مش فیلتر اولیه برابر 40micron یا 25micron و مش فیلتر ثانویه برابر 10micron از برندهای Hydac ، Donaldson ، Mann ، Wix ،Gemfa

مجهز به گیج فشار یا نشانگر چشمی انسداد بر روی هر دو فیلتر  از برندهای Wika و Norgren

استفاده از لوله کشی با اتصالات ارمتو ارینگ دار جهت آببندی کامل خطوط

مجهز به صافی مکش روغن ایتالیایی با مش 150micron با قابلیت تمیز نمودن سریع

مجهز به 1.7m شلنگ فنری شفاف در خط مکش به همراه لوله به طول 90cm با پوشش آب کرم برای تخلیه کامل بشکه های استاندارد 220 لیتری

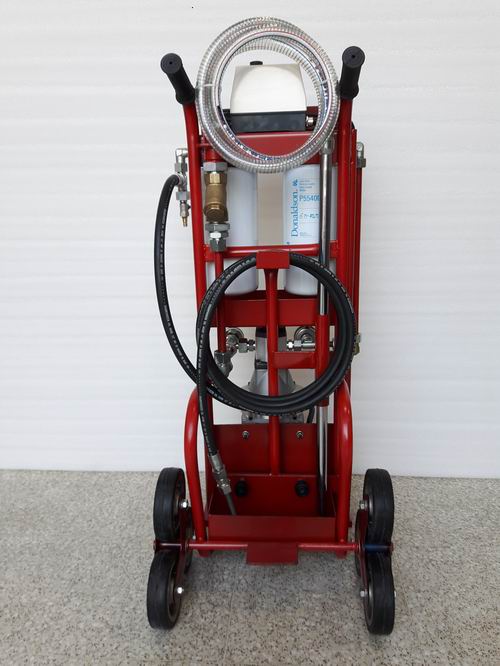

مجهز به 5m شلنگ  جهت انتقال روغن خروجی با قابلیت انعطاف بالا

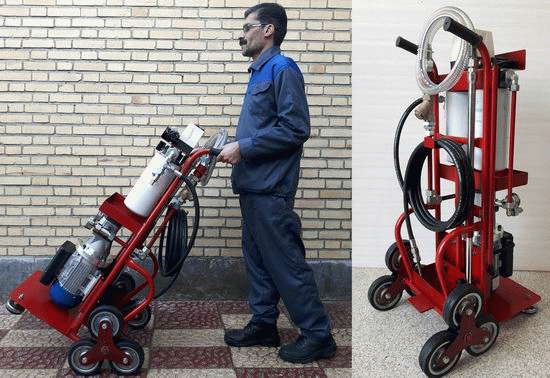

دارای گاری با پوشش رنگ پودری و مجهز به 6 چرخ جهت تعادل کامل و دو عدد ضربه گیر لاستیکی جلویی جهت تعادل و عدم لرزش هنگام کار

دارای سینی ثابت روغن برای تعویض فیلترها و سینی متحرک جهت جمع آوری روغن های باقی مانده در مسیر شلنگهای مکش و خروجی

مجهز به تابلوی برق جهت استپ و استارت الکتروموتور و حفاظت آن در برابر اضافه بار از برند (Telemecanique) فرانسه

دارای پرشر سوئیچ 10bar و مدار کنترلی مربوطه جهت خاموش نمودن الکتروموتور و حفاظت سیستم در برابر افزایش فشار ناخواسته و همچنین در صورت گرفتگی فیلترها

دارای شیر کوچک نمونه گیری روغن در خروجی فیلتر ثانویه جهت تهیه نمونه و ارسال به آزمایشگاه

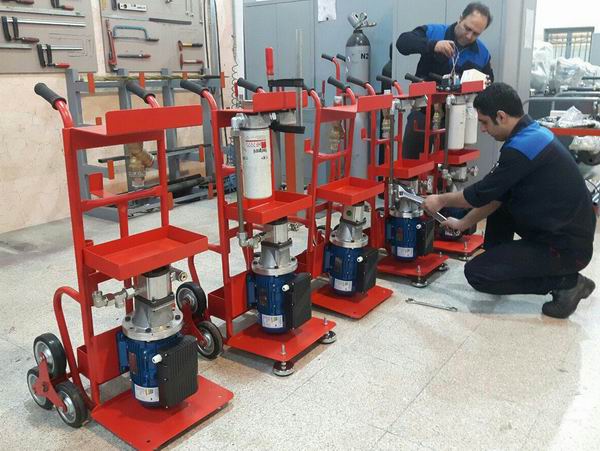

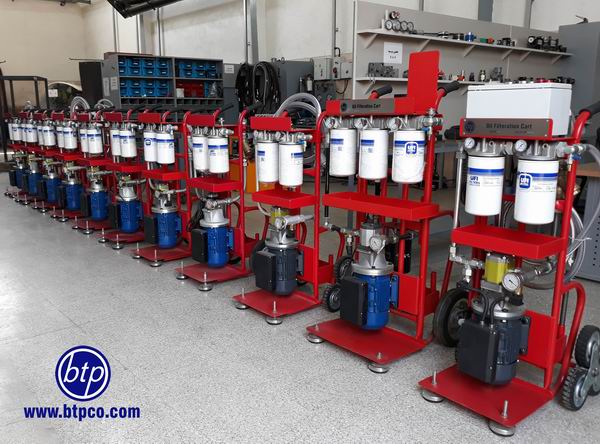

خط مونتاژ یونیتهای پرتابل ( متحرک ) فیلتراسیون روغن - فیلتر کارت
