 نکات ویژه که در ساخت سیلندرهای هیدرولیک در این شرکت رعایت میشود.

  اینجا کلیک نمائید

ساخت سیلندر هیدرولیک

سیلندرهای هيدروليک اين شرکت عمدتا جهت تامين قدرت در انواع ماشین آلات صنعتي مانند پرسهای هیدرولیک خمکاری، کمپکت، کشش، برش، پانچ و فرم دهي  مورد استفاده قرار میگیرند. عملکرد این سيلنـدرهـا به صـورت يکطـرفه يا دوطـرفه بوده و در ابعاد و فشارهای کاری مختلف ساخته میشوند.


مدل و شکل ظاهری سیلندرهای هیدرولیک

سیلندرهای هیدرولیک بنیان تدبیر پارس عموما در سه طرح معمولی، تلسکوپی و خاص تامین میگردد. شکل ظاهري سیلندرها به دو صورت بدنه گرد يا چهارگـوش بوده و  به صورت جوشی ، چهار میـل مهار یا پیچی ساخته ميشوند.



محاسبه و انتخـاب سيلنـدرهاي هـيدروليک

برای محاسبه و انتخـاب سيلنـدرهاي هـيدروليک لازم است مـوارد ذيـل بررسي و تعيين گـردد:



- مقدار تناژ مطلوب سیلندر ( از 100kgf تا 500ton )

- محـدودیتـهاي ابـعادي و نحـوه نصـب سیـلندر ( بـراي مـثال نصب لولائي، فلنجی، پایه ای یا ترنیون)
- محـدودیتهاي اعـمال فـشار کـاری سیلنـدر ( محـدوده فشـاری کاری در سیستمهای هیدرولیک معمولا  50bar الي 350bar میباشد)
- سرعـت حـرکت مطلـوب سیلندر ( محدوده معمول سرعت سیلندرهای هیدرولیک بدون ضربه گیر معمولا بین 1cm/sec الی 10cm/sec میباشد). این محدوده با در نظر گرفتن تمهیدات خاص تا 0.5m/sec قابل افزایش است.
- مقدار طول کورس سيلندر با در نظـر گـرفتن نیروهای جانبی، نحوه نصب و کمانش

سایز و فشار کاری سیلندرهای هیدرولیک

- قطر پیستون از 25mm الی 500mm
- طول کورس از 10mm الی 2500mm ( سیلندرهای یکطرفه بلند تا 6m)
- فشار کاری تا 350bar

در جـدول زير سـایز سیلنـدرهای هیدرولیک معمول اين شرکت  ارائه شده است. در اين جـدول انـدازه اول قـطر پیستون بر حـسب  (mm) و سه اندازه بعدی، قـطر میـل پیستون بر حسب (mm) ميباشد.



نحوه نصب بر روي سيستم

در شکل زير چهار روش متداول نصب سيلندرها بر روي ماشين نشان داده شده است

اتصال لولائي ابتدا يا انتها


اتصال فلنجي ابتدا يا انتها


اتصال پايه اي ابتدا و انتها

اتصال لولائي مياني

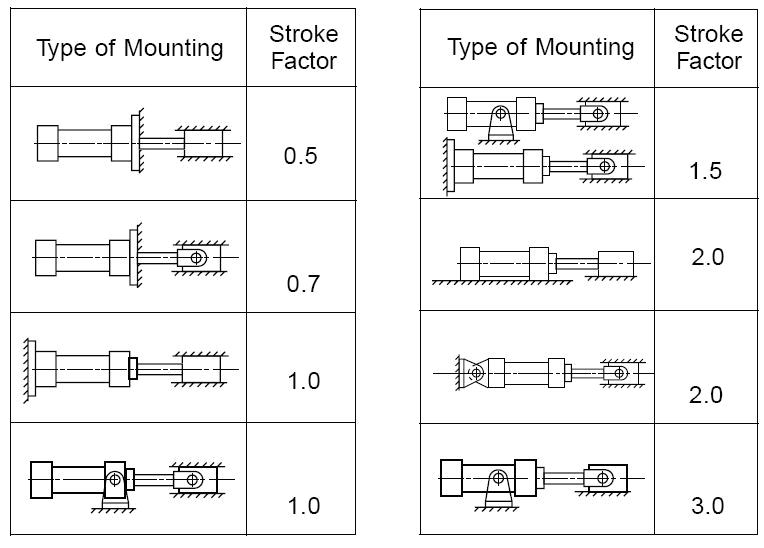

بررسی کمانش در انتخاب سیلندر

بررسی و محاسبه کمانش از مهمترین موارد طراحی سیلندر های هیدرولیک و انتخاب سایز آنها است. برای مثال در شکل فوق برای دستیابی به حدود 20 تن نیرو در 1.5m کورس ممکن است با محاسبات اولیه، سیلندر با قطر پیستون 125mm و قطر میل 70mm در فشار 160bar را انتخاب نمائید ولی با محاسبات Buckling مشخص میشود این سیلندر فقط 60cm کورس میتواند داشته باشد. برای دسترسی به 1.5m کورس لازم است سیلندرقطر پیستون 160mm و قطر میل 110mmدر فشار 100bar انتخاب شود. همچنین ممکن است جهت جلوگیری از کمانش، سیلندر نیاز به Stop Tube داشته باشد که نصب آن باعث جلوگیری از کمانش و سایش جانبی بیرینگهای گلوئی میگردد. طراحی سیلندر بدون در نظر گرفتن نیروهای جانبی، نحوه نصب و کمانش و همچنین طول گلوئی و سایش در بیرینگهای آن باعث انتخاب نادرست و عملکرد نا مطلوب ماشین مربوطه میگردد.


ساخت طبق اصول مهندسی

کـلیـه سیلنـدرهـای هیدرولـیک ایـن شرکـت بنا بـر سفـارش و طـبق محاسبات و نقشه مهنـدسی ساختـه میـشوند.





ايـن سيلنـدرها شامـل لولـه پيستـون سنگ خورده با دقت ISO-H8 از جنس ST52 ، ميل پيستون از جنس CK45 با پوشش آب کـرم و  Packing هـاي Simrit آلـمان ميباشند. ( نمونه نقشه مونتاژ سیلندر - pdf )




 سیلندرهای هیدرولیک مخصوص

عـلاوه بر سيلنـدرهاي معمـول هيدروليـک، در ايـن شرکت، ساخت سيلندرهاي مخـصوص ذيل طبق نياز مشتري امکانپذير ميباشد.
- سيلندر شامـل بلوکهای جوشکاری شده روی بدنه  - سيلندر با سرعت گیر سر و ته کورس
- سيلندر شامل شیرآلات کارتریج روي بدنه  - سیلندرهای یکطرفه با قطر يا طول بزرگ
- سیلـندر برگـشت فـنری  - سیلندرهای افزاینده نیرو

تامین سیلندرهای تلسکوپی

براي کورسهاي بلند با محدوديت فضا ، اين شرکت اقدام به تامين سيلندرهاي تلسکوپي مينمايد. سيلندرها معمولا با فشار کاري 170bar به صورت سه مرحله اي، چهار مرحله اي و پنج مرحله اي بوده و داراي کورس حداکثر 5700mm در هر مرحله باز شدن ميباشند. قطر ميل کوچک اين سيلندرها معمولا در سه سايز 95mm ، 75mm و 115mm ميباشد.

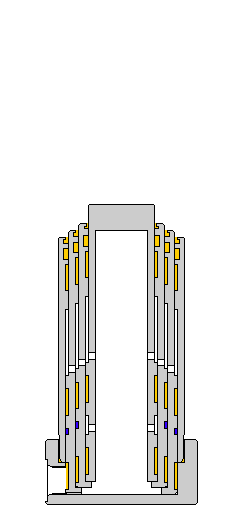

برای مشاهده نحوه کارکرد سیلندرهای هیدرولیک تلسکوپی یککاره اینجا کلیک نمائید.

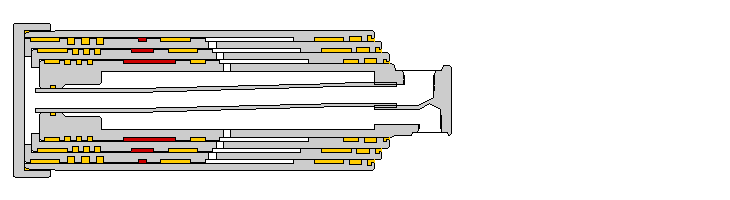

برای مشاهده نحوه کارکرد سیلندرهای هیدرولیک تلسکوپی دو کاره اینجا کلیک نمائید.


تعمیرات سیلندر های هیدرولیک

تعـمیرات سیلـندرهای هیدرولـیک شـامل موارد ذیـل مـیباشد:

- تعویض پکینگهای پیستون و گلوئی، گردگیر، ارینگ و گاید رینگ

- اصـلاح یا تعویـض پیستون، گلوئی، لولا و ملحقات جانبی
- سنگ زنی میل پیستون و اعمال پوشش آب کرم مجدد
- اصلاح محـل ترکـها و جوشهای شکسته در صورت امکان

- سنگ زنی سیلندرهای قطور و یا تعویض لوله

- اعمـال تسـت فـشار، رنـگ آمـیزی و تـحویل

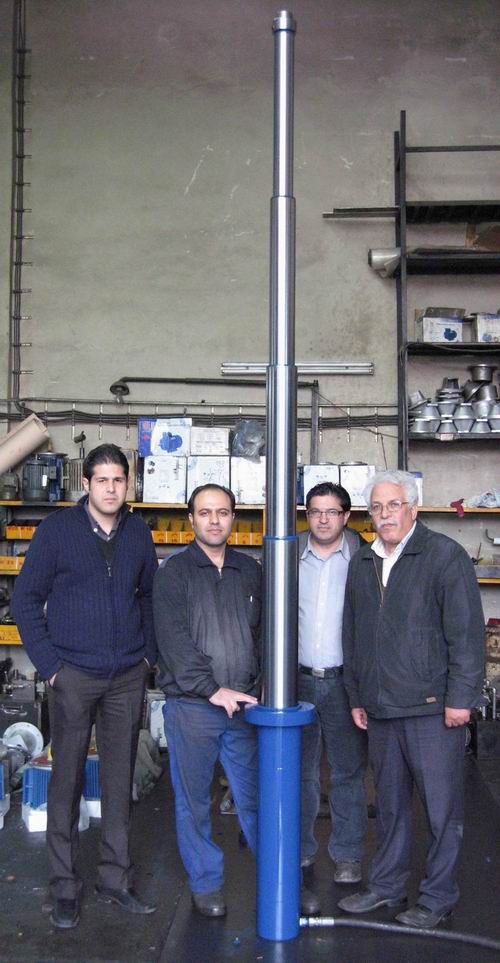

نمونه پروژه ساخت سیلندرهای هیدرولیک : با قطر بزرگ - با قطر کوچک - با کورس بلند - بافشار کاری بالا


به سفارش شرکت آهن سان

D=400mm - d=300mm - S=1150mm - P=250bar




D=25mm - d=15mm - S=100mm - P=150bar


به سفارش شرکت ندا پرداز

D=500mm - d=300mm - S=1000mm - P=150bar




D=250mm - d=140mm - S=1000mm - P=200bar


به سفارش شرکت بهینه تکنیک

D=160mm - d=90mm - S=100mm - P=315bar


به سفارش شرکت کیاسا

D=200mm - d=100mm - S=550mm - P=250bar


به سفارش دانشگاه خواجه نصیرالدین طوسی

D=200mm - d=110mm - S=300mm - P=400bar


به سفارش شرکت همیار صنعت

D=100mm - d=70mm - S=1400mm - P=150bar - Temperature=180oC


به سفارش شرکت بانی طرح تابان

D=160mm - d=110mm - S=700mm - P=150bar


به سفارش شرکت صنعتی و معدنی چادرملو

D=160mm - d=75mm - S=110mm - P=200bar
