ساخت یونیت هیدرولیک |
یونیت هیدرولیـک مجمـوعه مخزن هیدرولیـک، الکتروموتور،
شیرآلات کنترلـی فشار، دبی و جهت و دیگـر ادوات نصـب شده
بر روی آن است که جهـت تامین دبی، کنترل فشار و جهت جريان
مـورد استفـاده قرار ميگـيرد. این مجموعـه همچـنين با
عنـوان پاورپک، پاوریونیـت يا یونیت قدرت نیز نامیده
میشود.
(

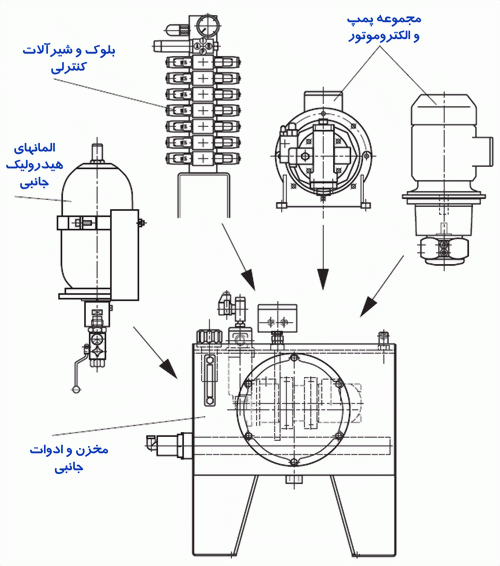

اجزای پاوریونیت) |
|
فشاری کاری معمول در سیستمهای هیدرولیک اين شرکت در محدوده
يکي از فشارهاي زیر انتخاب میگردد |
350bar -
250bar
- 200bar - 150bar - 100bar |
|
حجم مخزن روغن بر حسب نیاز سیستم، دبـی پمپ و پارامترهای
انتقال حرارت تعیین میگردد. در اين شرکت حجم مخزن به صورت
معمول بین 30lit
الی 2000lit
طبق جدول روبرو محـاسبه و انتخاب میگردد. |
![](IMAGE%20New/images%202/reservoir%20size.gif) |
|
سایز الکتروموتور مصرفی بر مبنای فشار و دبی مورد نیاز
سیستم تعیین میگردد. توان معمول الکتروموتورهای تک فاز تا
2.2Kw
و الکتروموتورهاي سه فاز تا 160Kw
میباشد. |
![](IMAGE%20New/images%202/electro%20motor%20size%20.gif) |
|
چیدمان شیر آلات، پمپها و الکتروموتور بر روی مخزن روغن بر
اساس مـدار طـراحی شده برای سیستم و محدودیتـهای نصـب
انجام میشود. معمولا شکل ظاهـري يونيت هيدروليک و نحوه
قرارگيري الکتروموتور نسبت به مخزن به يکي از چهار مدل نصب
ذيل انجام ميشود. |
|
- مدل نصب
A
: الکتروموتور به صورت عمودي روي مخزن |
![](IMAGE%20New/images%202/power%20unit%20type.gif) |
|
- مدل نصب
B

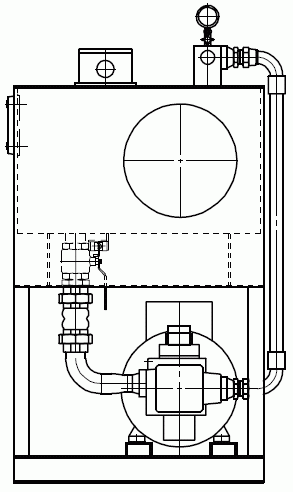

: الکتروموتور به صـورت افقـي زيـر مخـزن |
![](IMAGE%20New/images%202/power%20unit%20type%20(2).gif) |
|
- مدل نصب
C
: الکتروموتور به صورت افقي بر روي مخزن |
![](IMAGE%20New/images%202/power%20unit%20type%20(1).gif) |
|
- مدل نصب
D

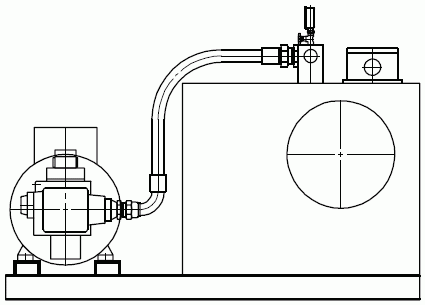

: الکتروموتور به صـورت افقـي کنار مخـزن |
![](IMAGE%20New/images%202/power%20unit%20type%20(3).gif) |
|
در صـورتيکه به دليـل محدوديتهـاي نصب، امکـان استفـاده از
مدلهـاي معمول نصب وجود نداشته باشد، چيدمان الکتروموتور،
بلوک شيرآلات و قطعـات جانبي با توجه به فضاي موجود انجام
ميگيرد. همچنين ممکن است به جـاي الکتـروموتور از انـواع
موتور ديـزل يا بنـزيني به عنـوان محرک پمپ استفاده شود. |

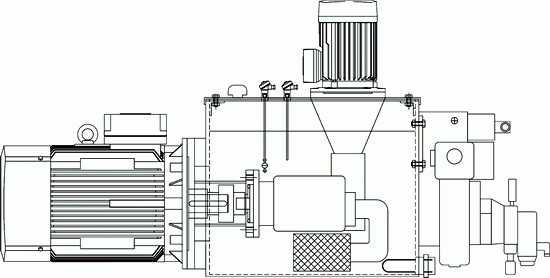

![](IMAGE%20New/images%202/power%20unit%20type%20(4).gif) |
|
نمونه پروژه یونیتهای
هیدرولیک |
|

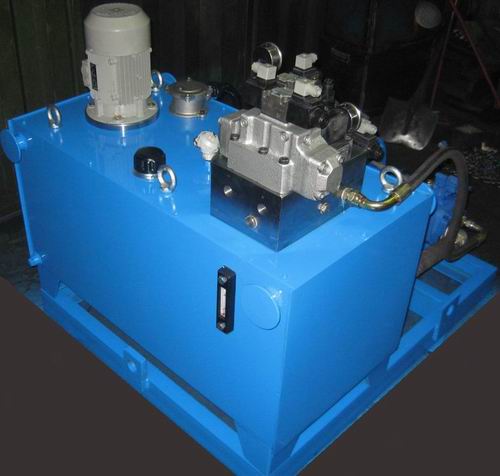

![](IMAGE%20New/images%207/power%20unit%20(2).jpg) |

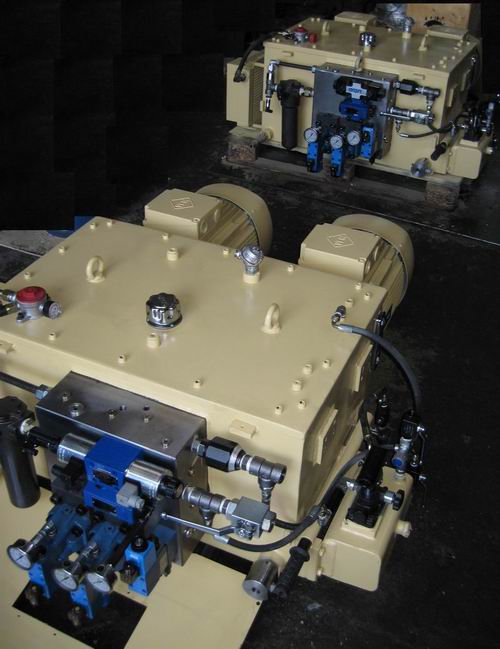

یونیتهای هیدرولیک بالابر مخصوص |
|
![](IMAGE%20New/images%207/power%20unit%20(3).jpg) |

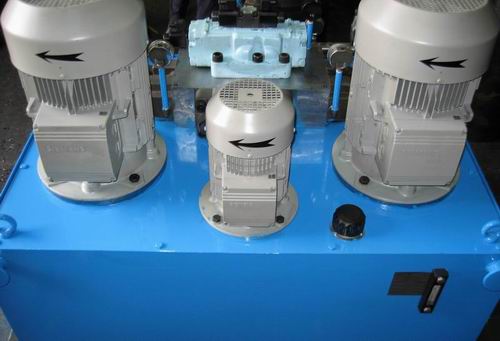

به سفارش شرکت ندا
پرداز - یونیت هیدرولیک مربوط به پرس چند سرعته 300 تن |
|
![](IMAGE%20New/images%207/power%20unit%20(4).jpg) |
به سفارش شرکت
ماشین ساز فرایند - یونیت هیدرولیک مربوط به
میکسر مواد |
|

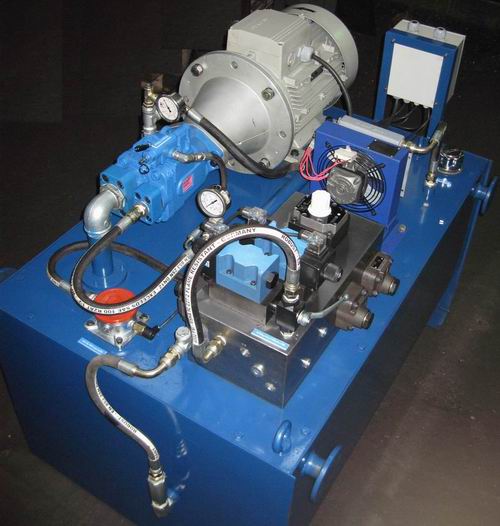

![](IMAGE%20New/images%2017/O%20A%20U%20(2).jpg) |
به سفارش شرکت
صنایع افق البرز - یونیت هیدرولیک مربوط به
کوره ذوب |
|

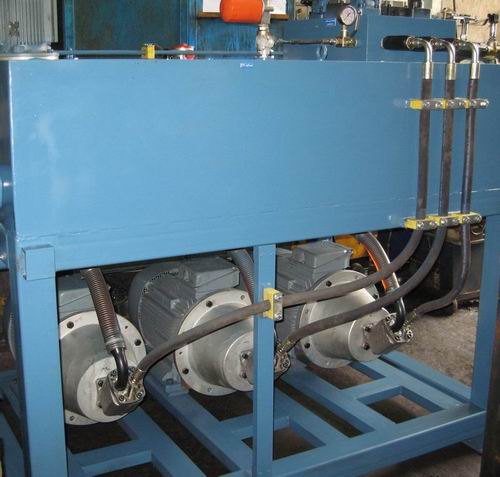

![](IMAGE%20New/images%207/power%20unit%20(1).jpg) |
به سفارش شرکت مخازن
CNG
کاوش - یونیت هیدرولیک مربوط به
دستگاه تست خستگی |
|
![](IMAGE%20New/images%2017/unit%20120.jpg) |
به سفارش
شرکت فولاد و میلگرد سیرجان - یونیت هیدرولیک مربوط به خط
تولید میلگرد |
|
![](IMAGE%20New/images%2017/D%20C%20U.jpg) |
به سفارش
شرکت سیمان داراب - یونیت هیدرولیک مربوط به دستگاه
ریکلایمر (خط تولید سیمان) |
|
![](IMAGE%20New/images%2017/Pas%20U.jpg) |
به سفارش
شرکت فولاد
پاسارگاد - یونیت هیدرولیک مربوط به
کوره |
|
![](IMAGE%20New/images%20gallery/PM/PM%20(5)%20K.jpg) |
به سفارش
شرکت پارت ماشین - یونیت هیدرولیک
دستگاه پرس |
|
![](IMAGE%20New/images%2017/unit%20kh.jpg) |
به سفارش
شرکت انهار اتصال - یونیت
هیدرولیک
ماشین ابزار مخصوص |
|
![](IMAGE%20New/images%2017/KV.jpg) |
به سفارش
شرکت مخازن
CNG
کاوش - یونیت
هیدرولیک دستگاه
پرس افقی |
|
![](IMAGE%20New/images%2017/booster1.jpg) |
به سفارش
شرکت مخازن
CNG
کاوش -
بوستر فشار روغن
450bar |
|
![](IMAGE%20New/images%2017/armen%201.jpg) |
به سفارش
آرمن - یونیت و سیلندرهای
هیدرولیک
دستگاه پلاستیک |
|
![](IMAGE%20New/images%2017/pa6.jpg) |
به سفارش
شرکت پارمیدا - یونیت هیدرولیک خط
تولید قطعات خودرو |
|
![](IMAGE%20New/images%2017/D%20st.jpg) |
به سفارش
شرکت سیمان داراب - یونیت
هیدرولیک دستگاه استکر |
|
