سيلندرهاي هيدروليك جريان سيال تحت فشار را به حركت خطي ميله پيستون تبديل ميكنند و داراي انواع يككاره و دو كاره ميباشند. در نوع يككاره برگشت به موضع اوليه توسط فنر يا نيروي ثقلي بار صورت ميپذيرد ولي در نوع دو كاره عمل رفت و برگشت تحت كنترل سيال هيدروليكي انجام ميشود.

محاسبات نيرو و سرعت سيلندر

براي دستيابي به تناژ مورد نظر ابتدا سطح فشار كاري بايد تعيين گردد. براي مثال فشار 120bar در صنعت متداول ميباشد. با توجه به فشار كاري و نيروي مورد نياز، سطح مقطع سيلندر از رابطه ذيل تعيين ميگردد.

براي مثال براي دستيابي به 5 تن نيرو در فشار 120bar داريم:

5000= 120xA >> A= 41.7 cm² >> D= 7.3 cm >> D=8 cm (سايز موجود سيلندر)

سرعت حركت سيلندر متناسب با دبي ورودي به آن تعيين ميگردد. با توجه به نياز سيستم ، سرعت حركت را طراح مشخص مينمايد. معمولا تامين سرعتهاي بيش از 0.1m/sec و كمتر از 0.01m/sec نياز به تمهيدات خاص در سيستم دارد. سرعت سيلندر از رابطه ذيل حساب ميشود:

براي مثال براي سرعت سيلندر با قطر 8cm و دبي ورودي 20lit/sec داريم:

A=50.24 >> V= 20/6X50.24 = 0.066 m/sec= 6.6 cm/sec

در صورتيكه سرعت محاسبه شده مطلوب طراح نباشد لازم است مقدار دبي كاهش يابد. براي مثال با ورود 10lit/sec روغن به اين سيلندر، سرعت نيز نصف ميشود و تا 3.3cm/sec كاهش ميابد.

Meter In and Meterout circuit

Bleed-off circuit

Variable-volume pump

Variable feed

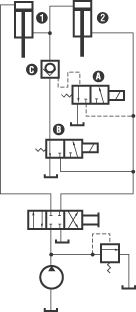

مدار حركت سنكرون سيلندر

Replenishing

Rack and pinion
