طراحي و آناليز مدار

      الف) مدارهاي متداول (پايه)

• كنترل حركت سيلندر يككاره

• كنترل حركت سيلندر دوكاره

• كنترل سرعت از طريق جريان ورودي

• كنترل سرعت از طريق جريان خروجي

• مدار بي بار كننده پمپ

• مدار سوئيچ فشاري

• سيستم هيدروليك دو پمپي

• سيلندر هيدروليك همراه با كانتربالانس

• حركت ترتيبي سيلندرهاي هيدروليك

• مدار قفل كن سيلندر

• مدار رفت و برگشت اتوماتيك سيلندر

• حركت سينكرون سيلندرهاي هيدروليك

• راه اندازي هيدروموتور

• سيستم ترمز هيدروموتور

• مدار تامين كننده دو سطح فشار كنترلي

• مدار شامل فلوديوايدر

• مدار شير يكطرفه

• و . . .

      ب) مدارهاي خاص

• مدار شامل شيرهاي پروپورشنال و سروو

• مدار متشكل از چند پمپ

• مدار سيستم انتقال قدرت هيدروستاتيك

• مدار هيدروليك شامل آكومولاتور

• و . . .

طراحي و آناليز مدارهاي هيدروليك از فنوني است كه نياز به درك عميق و شناخت كامل اجزاء و المانهاي هيدروليك دارد. طراح با شناخت نحوه كاركرد عناصر مختلف و نحوه ارتباط آنها با توجه به نياز سيستم مدار مناسب را طراحي مينمايد. معمولا براي يك عملكرد خاص ميتوان چندين طرح مختلف ارائه نمود. طراحان مجرب با شناخت كاملي كه از مدارهاي متداول هيدروليك دارند، اقدام به طراحي سيستمهاي جديد مينمايند. معمولا مدارها به دو گروه مدارهاي متداول و مدارهاي خاص طبقه بندي ميشوند. تسلط به مدارهاي پايه راهگشاي طراحي مدارهاي پيچيده ميباشد.

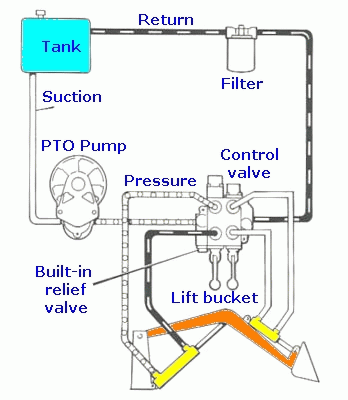

مدار سيستم لودر

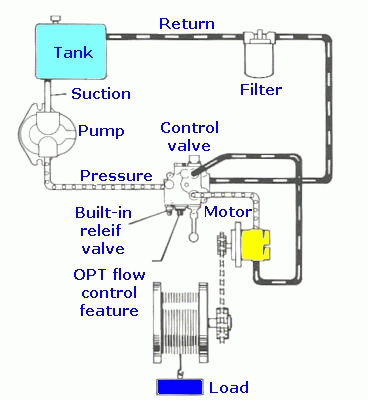

مدار سيستم وينچ

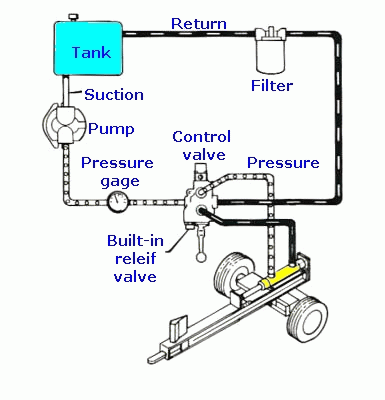

مدار سيستم چوب خرد كن
