1)شيرهاي راه دهنده
اين
شيرها وسيله اي جهت باز كردن و يا بستن مسير جريان
بوده كه در اثر اين عمل
حركت سيستم شروع
يا متوقف ميشود.
تعاريف اوليه شير:
-
موضع شير: بيانگر حالت يا
وضعيت شير ميباشد ، براي مثال موضع باز يا موضع بسته
-
موضع سوئيچي: هر شير توسط
قسمت متحركي مانند فنر ميتواند موضع
معینی به خود بگيرد، بطور مثال باز يا بسته. هر موضع سوئيچ شده توسط
يك مربع نمايش داده ميشود.. مربعهايي كه در كنار هم قرار
دارند، نشانگر تعداد موضعهاي سوئيچي شير مذكور ميباشد. به طور
مثال دو مربع يعني دو موضع سوئيچي. مسير و جهت جريان در داخل
مربعها مشخص ميگزدد.
-
موضع سكون يا نرمال:
به موضعي گفته ميشود كه شير
قبل از تحریک به خود ميگيرد.
نحوه نام
گذاری
شير:
نام شير
بستگي به تعداد مواضع سوئيچي و تعداد دهانه هاي آن شير دارد. به
طور مثال شير راه دهنده 2/3
(خوانده ميشود سه-دو) يعني شيري كه داراي 3 دهانه و دو موضع
سوئيچي ميباشد. البته در موقع بيان نام شير، حالت موضع سكون
شير نيز بيان ميشود. براي مثال شير
4/3 با موضع نرمال بسته. انواع متداول شيرهاي راه دهنده به صورت
5/3 , 5/2 , 4/3 , 4/2 ,
3/2 , 2/2
ميباشد.
تحريك شير:
شيرها توسط انواع مكانيزمهاي دستي،
برقي، مكانيكي، هيدروليكي و پنوماتيكي قابل تحريك ميباشند.

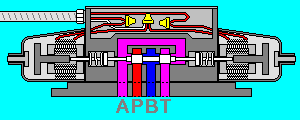

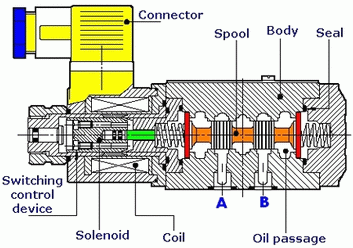

شير 3/4 موضع نرمال
بسته با تحريك برقي
در صورتي كه دبي
عبوري از شير بيش از حد معيني باشد، تحريك مستقيم شير از طريق
سولنوئيد امكانپذير نميباشد.

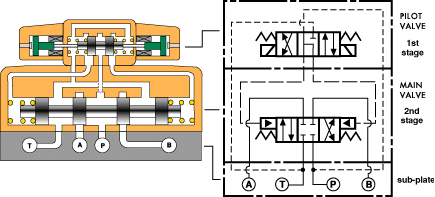

در اينصورت از شيرهاي با تحريك پيلوتي
استفاده ميشود. اين شيرها در اصل تركيب دو شير هيدروليك ميباشند كه
به صورت دو طبقه روي هم قرار ميگيرند. تحريك شير كوچكتر باعث
انتقال روغن تحت فشار به دو طرف اسپول شير اصلي ميشود. به اين
ترتيب اسپول اصلي جابجا شده و روغن به سمت مصرف كننده منتقل ميشود.
2) شيرهاي قطع و وصل
|
 |
اين شيرها به منظور قطع و وصل جريان استفاده
ميشوند. مكانيزم كار اين شيرها ميتواند به صورت نشستني يا كشويي
باشد. شير قطع و وصل ميتواند عبور جريان را به صورت غير پله أي كم
و زياد نمايد. |
3) شيرهاي يكسو كننده
|
 |
شيرهاي يكسو كننده وسيله اي هستند كه اجازه عبور
جريان را فقط در يك جهت ميدهند و از جهت مقابل مانع عبور جريان
ميگردند و بدين جهت آنها را شير با مانع برگشت نيز مينامند.
|
|
